Mitten in der Ernte oder bei dringenden Ausgrabungen auf der Baustelle. Sie heben eine schwere Last, die Pumpe läuft auf Hochtouren, und plötzlich hören Sie einen lauten KNALL. Einen Moment später sehen Sie eine Fontäne aus heißem Öl, die aus einem geplatzten Schlauch auf die Traktormotorhaube und den Boden spritzt. Die Arbeit steht still, das Öl entweicht, und Sie fragen sich: Pech, oder war der Schlauch "irgendwie defekt"?
Obwohl Hydraulikschläuche wie gewöhnliche Gummistücke aussehen, handelt es sich tatsächlich um technologisch fortschrittliche, mehrschichtige Panzer. Warum platzen sie dann so oft?
Die Experten von BRhydraulic zerlegen die Anatomie von Hydraulikschläuchen in ihre Einzelteile. Erfahren Sie, wie man die geheimnisvollen Codes auf Schläuchen liest und lernen Sie einen Montagefehler kennen, der die Lebensdauer eines Schlauches um bis zu 70 % verkürzt!
1. 1SN, 2SN, 4SP... Was bedeuten diese Codes auf dem Schlauch?
Der schwarze Gummi, den Sie außen sehen, dient nur zum Schutz vor Sonne, Regen und Abrieb. Die wahre Stärke des Schlauches verbirgt sich darunter – es sind Stahlgeflechte (Geflecht aus Stahldraht). Die auf dem Schlauch aufgedruckten Codes geben an, wie viele Stahlschichten Sie vor einer Explosion schützen:
-
1SN (Einfachgeflecht): Sie haben eine Schicht aus Stahlgeflecht. Sie sind sehr flexibel, halten aber geringerem Druck stand (typischerweise bis zu 150-200 bar bei kleinen Durchmessern). Ideal für Ölrückläufe oder sehr leichte Maschinen.
-
2SN (Doppeltgeflecht): Absoluter Standard in der Landwirtschaft und bei leichten Baumaschinen. Zwei Stahlschichten ermöglichen einen sicheren Betrieb bei Arbeitsdrücken von 200-300 bar.
-
4SP / 4SH (Vierfachgeflecht): Echte Panzer unter den Schläuchen. Sie haben vier dicke Schichten aus gewickeltem Stahldraht. Sie sind steif, schwer zu biegen, aber sie halten problemlos extremen Drücken (sogar bis zu 400-500 bar) in leistungsstarken Baggern und Forstmaschinen stand.
Goldene Regel: Ersetzen Sie niemals einen geplatzten 2SN-Schlauch durch einen 1SN-Schlauch, nur weil er "billiger war" oder "nur dieser im Laden erhältlich war". Das ist eine tickende Zeitbombe!
2. Killer Nr. 1: Längsverdrehung (Fehler des Mechanikers)
Sie haben den richtigen Schlauch (2SN) gekauft, ihn mit einem Schraubenschlüssel festgezogen und nach einer Woche platzte der Schlauch direkt an der Armatur. Warum? Wahrscheinlich haben Sie ihn bei der Montage verdreht.
Wenn Sie die Überwurfmutter des Schlauchs ohne zweiten Schlüssel (zum Kontern) am Verteiler festziehen, dreht sich der Schlauch um seine eigene Achse. Es entsteht eine sogenannte Längsverdrehung.
-
Physik des Phänomens: Wenn Sie einen so verdrehten Schlauch mit 200 bar Druck beaufschlagen, versucht der Schlauch mit enormer Kraft, in seine natürliche, gerade Form zurückzukehren. Die Stahlgeflechte im Inneren beginnen aneinander zu reiben, und der Druck reißt den Gummi buchstäblich aus der Metallhülse (Pressfassung).
-

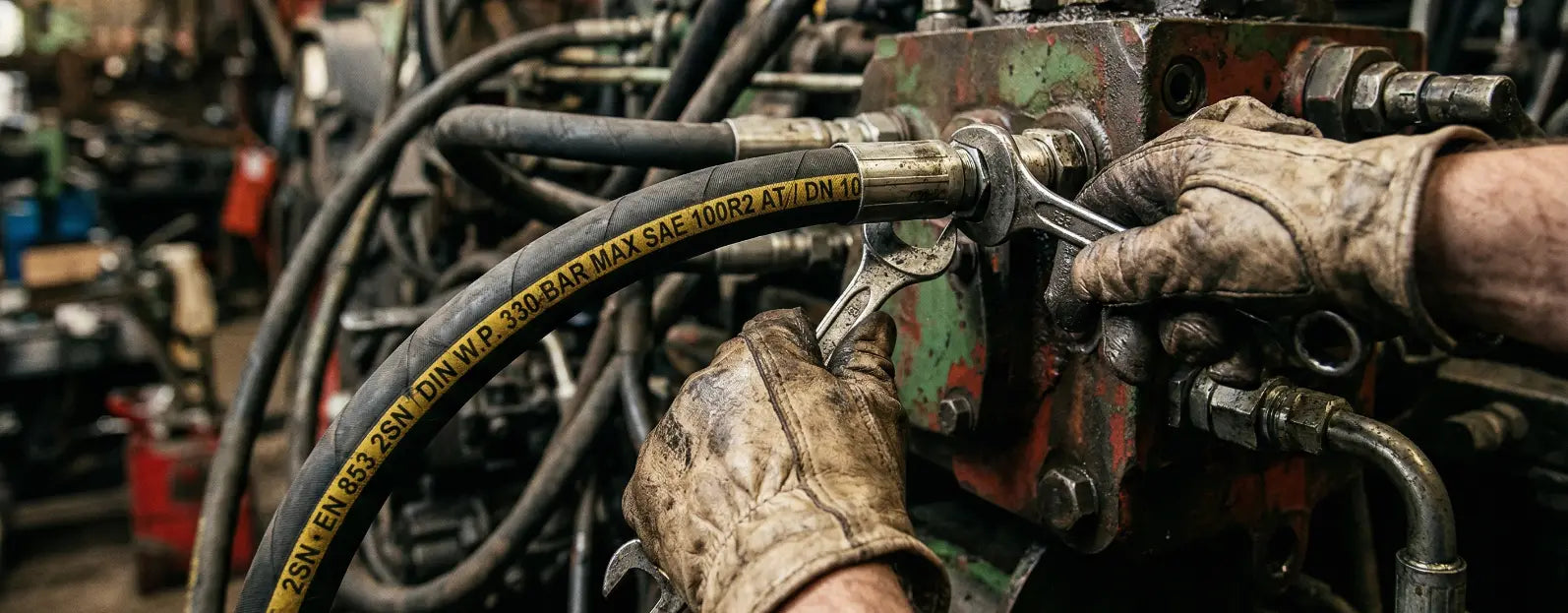

Fazit: Eine Schlauchverdrehung um nur 5° bis 7° verkürzt die Lebensdauer um bis zu 70 %! Verwenden Sie immer zwei Maulschlüssel – halten Sie mit dem einen die Schlaucharmatur fest und ziehen Sie mit dem anderen die Überwurfmutter an.
3. Killer Nr. 2: Zu kleiner Biegeradius und Abrieb
Hydraulikschläuche pulsieren. Wenn Sie Druck anlegen, verkürzt der Schlauch seine Länge minimal und "schwillt an". Wenn Sie den Schlauch in der Maschine so verlegen, dass er straff wie eine Saite gespannt ist oder direkt an der Verbindung um 90 Grad gebogen ist, reißt der Schlauch beim ersten Druckstoß aus dem Gewinde.
Wenn sich die Schläuche hingegen lose an scharfen Kanten des Traktorrahmens reiben oder sich ohne Schutz kreuzen, reibt die vibrierende Maschine den äußeren Gummi innerhalb weniger Wochen durch. Gelangt Wasser zum Stahlgeflecht, zerstört Rost die Panzerung, und der Druck reißt den Schlauch. An solchen Stellen sollte immer eine Kunststoffschutzspirale verwendet werden.
Zusammenfassung
Ein Schlauchplatzer bedeutet nicht nur den Verlust von teurem Öl und einen Arbeitsausfall, sondern auch eine enorme Gefahr für Ihre Gesundheit (heißes Öl unter hohem Druck schneidet wie ein Skalpell). Überprüfen Sie Ihre Maschinen. Wenn der äußere Gummi des Schlauches rissig ist, rostige Drähte sichtbar sind oder an den Armaturen "Schwitzen" auftritt – warten Sie nicht auf eine Katastrophe.
