Sie modernisieren eine Maschine. Sie bauen eine leistungsstarke Pumpe mit einer Kapazität von 100 Litern pro Minute und riesige Zylinder ein, um die Arbeitskraft und -geschwindigkeit zu erhöhen. Sie starten das System und... sind enttäuscht. Die Zylinder fahren träge aus, und nach 15 Minuten Betrieb ist das Öl so heiß, dass man den Tank nicht mehr anfassen kann. Was ist schiefgelaufen?
Höchstwahrscheinlich haben Sie ein "Nadelöhr" im System geschaffen, indem Sie einen starken Ölfluss durch einen zu kleinen Verteiler (z. B. einen Standard-Monoblock oder eine CETOP 03-Plattenventil) geleitet haben.
Wenn es um große Durchflüsse und schwere Geräte geht, benötigen Sie Schwerlastlösungen. Die Experten von BRhydraulic haben sich den Plattenventilen der Größe CETOP 05 (NG10) angenommen. Erfahren Sie, wann Sie sich von kleineren Ventilen verabschieden sollten und warum dieser Standard der König in der Schwerindustrie ist.

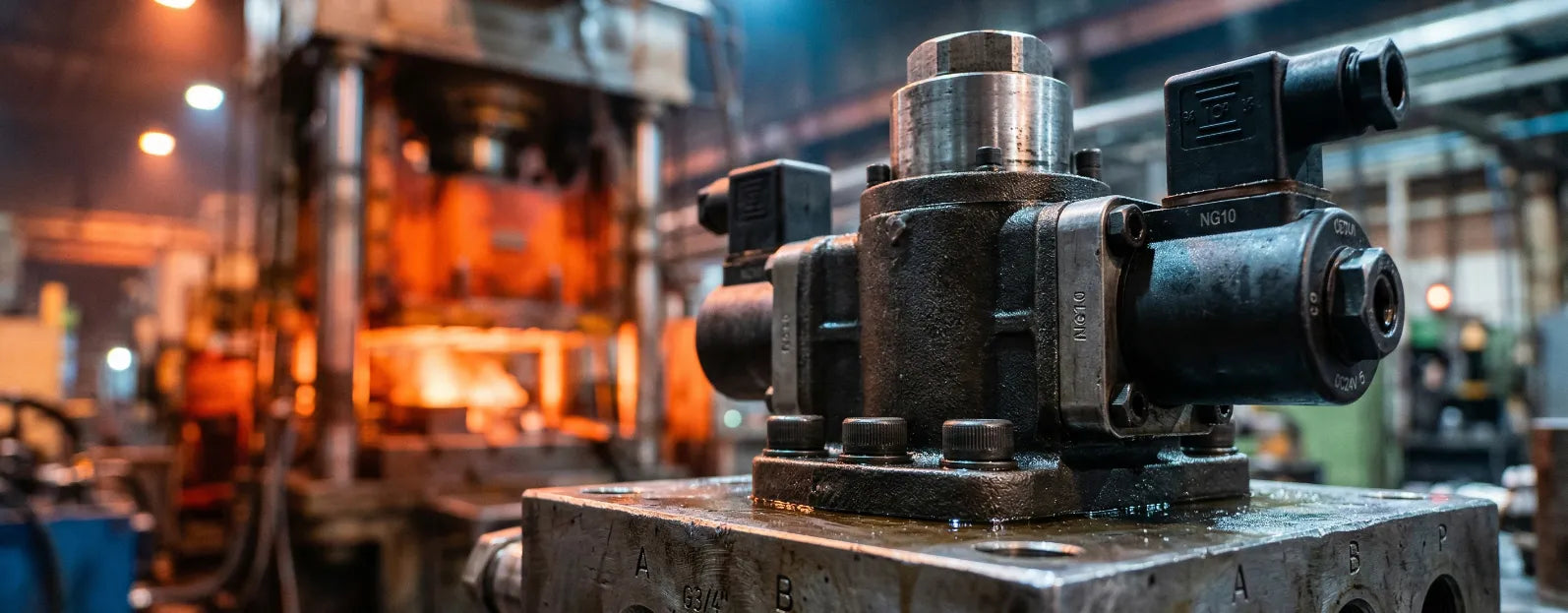

1. CETOP 05 (NG10) – Was ist das für ein Monster?
In unserem vorherigen Artikel haben wir den beliebten Standard CETOP 03 (NG6) besprochen, bei dem die Strömungskanäle etwa 6 mm Durchmesser haben. Dieser ist hervorragend für mittelschwere Maschinen und Durchflüsse von 40-80 l/min geeignet.
Bei schweren Pressen, großen Spritzgussmaschinen oder leistungsstarken Baumaschinen ist dies jedoch definitiv zu wenig. Hier kommt CETOP 05 (nach ISO-Norm: NG10) ins Spiel. Der Durchmesser seiner Hauptströmungskanäle beträgt etwa 10 mm. Dieser scheinbar geringe Unterschied in Millimetern macht einen kolossalen Unterschied in der Flüssigkeitsphysik!
Verteiler der Größe NG10 bewältigen problemlos Durchflüsse von 120, ja sogar 160 Litern pro Minute und arbeiten dabei mit einem enormen Arbeitsdruck von bis zu 315-350 bar.
2. Nadelöhr-Syndrom: Wann ist NG6 zu wenig?
Was passiert, wenn Sie darauf bestehen und 120 Liter Öl durch einen kleinen CETOP 03-Verteiler leiten? Das Öl fließt natürlich, aber auf Kosten enormer Energieverluste. Dieses Phänomen nennen wir Drosselung des Durchflusses.
-
Drastischer Druckabfall (Delta P): Wenn eine riesige Menge Öl durch eine kleine Öffnung gedrückt wird, haben Sie vor dem Verteiler 200 bar Druck, dahinter aber nur noch z. B. 160 bar. Sie verlieren Arbeitskraft am Zylinder!
-
Hydraulischer Ofen: Wo geht diese verlorene Energie hin? Sie wird in Wärme umgewandelt. Ein zu kleiner Verteiler wirkt wie eine Heizung und "kocht" das Öl blitzschnell, was zur Zerstörung der Dichtungen und der Pumpe selbst führt.
Wenn die Pumpe in Ihrem System mehr als 80 l/min fördert, ist der Umstieg auf einen Block und CETOP 05 (NG10) Verteiler eine absolute technische Notwendigkeit.
3. Schwergewicht, aber die gleichen "Lego"-Prinzipien
Der größte Vorteil der CETOP 05-Verteiler ist, dass sie alle genialen Eigenschaften des kleineren Bruders teilen. Sie werden auf Grundplatten montiert, haben keine verschraubten Schläuche und sind zu 100 % genormt und austauschbar. Ein NG10-Verteiler von BRhydraulic passt perfekt anstelle eines alten, defekten NG10-Verteilers von Rexroth, Vickers oder Atos.
Sie schrauben die vier (diesmal deutlich dickeren) Inbusschrauben ab, nehmen das gewaltige Ventil ab, setzen das neue ein und fertig. Eine Maschine im Wert von Hunderttausenden von Zloty ist in 10 Minuten wieder einsatzbereit.
Auch hier können Sie eine Schichtbauweise verwenden. Unter dem Hauptverteiler können Sie spezielle Hydraulikschlösser, Drosseln oder Überströmventile in der Größe NG10 anordnen, um integrierte, stählerne Steuerblöcke ohne jegliche externe Verrohrung zu bauen.
Zusammenfassung
Der Versuch, ein paar hundert Zloty zu sparen, indem man zu kleine Verteiler für leistungsstarke Pumpen verwendet, ist der direkte Weg zur Zerstörung des Systems durch Überhitzung. Wenn Sie landwirtschaftliche, forstwirtschaftliche oder industrielle Maschinen mit großen Durchflüssen konstruieren, müssen Sie dem Öl eine ausreichend breite "Autobahn" zur Verfügung stellen.
Bei BRhydraulic finden Sie professionelle CETOP 05 (NG10) Plattenventile, sowie passende Anschlussplatten und Schichtventile. Kontaktieren Sie uns – wir helfen Ihnen, den richtigen Durchfluss zu wählen, damit Ihre Maschine maximale Leistung ohne unnötige Ölerhitzung hat!
