Stellen Sie sich folgende Situation vor: Die alte Pumpe in Ihrem Ursus, MTZ oder Lader gibt endlich ihren Geist auf. Sie bestellen eine neue, schöne, glänzende Zahnradpumpe. Sie bauen sie sorgfältig in den Motor ein, ziehen die Schrauben fest, schließen die Schläuche an. Sie setzen sich in die Kabine, drehen den Schlüssel um ... und plötzlich hören Sie ein lautes Geräusch, und eine Pfütze frischen Öls ergießt sich unter der Motorhaube.

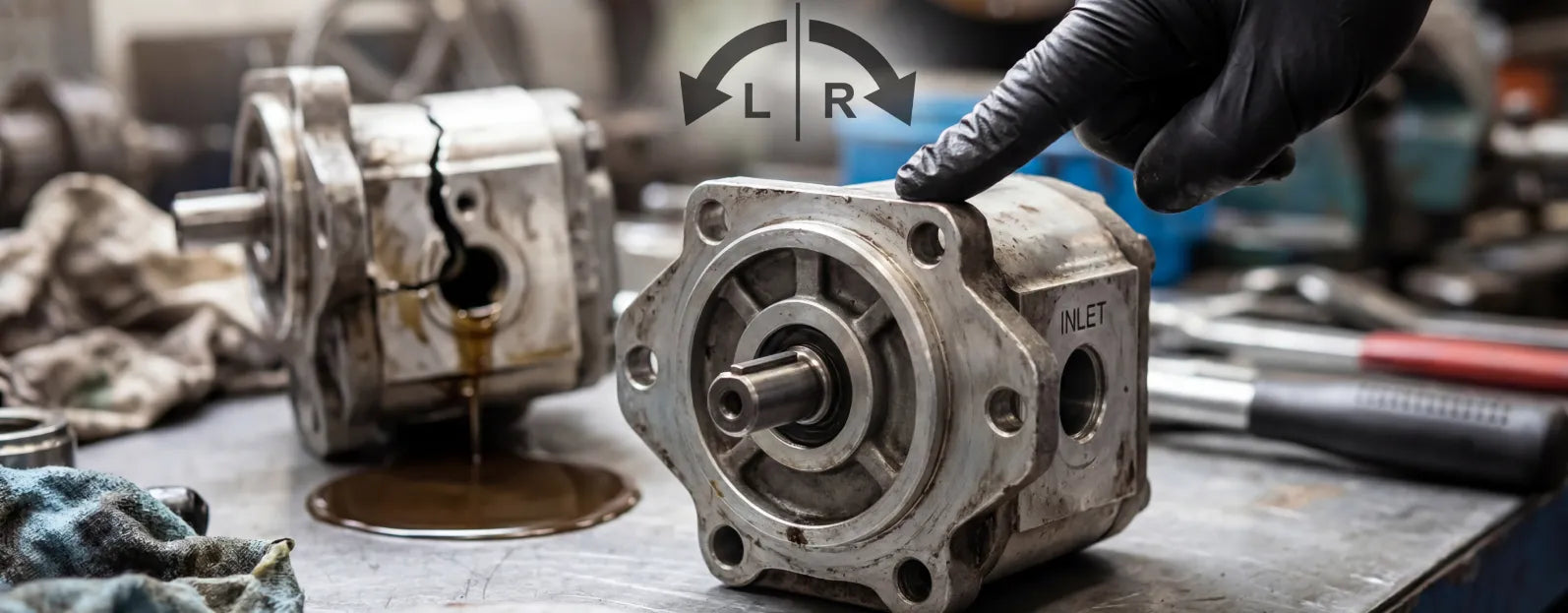

Sie nehmen die Pumpe heraus und sehen, dass das Gehäuse geplatzt ist oder die vordere Wellendichtung herausgeschleudert wurde. Sie rufen wütend im Laden an, aber die Reklamation wird innerhalb von 5 Minuten abgelehnt. Warum? Weil Sie eine Pumpe mit falscher Drehrichtung montiert haben.
Die Experten von BRhydraulic erklären, warum Zahnradpumpen keine Fehler bei der Drehrichtung verzeihen und wie Sie eine alte Pumpe in 10 Sekunden vor dem Kauf einer neuen überprüfen können.
1. Warum ist die Drehrichtung so wichtig?
Die meisten Standard-Zahnradpumpen in der Mobilhydraulik sind einseitig gerichtet. Das bedeutet, dass sie Öl nur in eine einzige, genau definierte Richtung (links oder rechts) fördern können.
Die Pumpe verfügt über zwei Öffnungen:
-
Saugleitung (Inlet): Normalerweise die größere Öffnung, durch die die Pumpe Öl aus dem Tank "saugt" (dort herrscht kein hoher Druck).
-
Druckleitung (Outlet): Normalerweise die kleinere Öffnung, durch die das Öl unter enormem Druck (z. B. 200 bar) in das System "ausgespuckt" wird.
Im Inneren der Pumpe befinden sich spezielle Dichtungen, die so konstruiert sind, dass sie den hohen Druck nur auf der Druckseite aushalten.
Was passiert, wenn Sie in die falsche Richtung drehen? Sie zwingen die Pumpe, Öl durch die kleine Öffnung anzusaugen und durch die große zu drücken. Der Druck trifft blitzschnell auf den Dichtungsbereich, der dafür nicht ausgelegt ist. Da das Öl keinen Ausweg hat, sucht es den schwächsten Punkt. Innerhalb von Sekunden reißt der Gummidichtring (Simmerring) an der Antriebswelle oder das Aluminiumgehäuse der Pumpe wird sogar in zwei Hälften gespalten! Dieser Schaden wird von jedem Service sofort erkannt und unterliegt niemals der Garantie.
2. Wie erkennt man die Drehrichtung einer alten Pumpe? (10-Sekunden-Regel)
Bevor Sie die alte Pumpe entsorgen, müssen Sie feststellen, in welche Richtung sie sich gedreht hat. Das ist sehr einfach, wenn Sie diese universelle Regel anwenden:
-
Nehmen Sie die Pumpe in die Hand und richten Sie die Antriebswelle direkt auf Ihr Gesicht.
-
Suchen Sie die Saugöffnung (zur Erinnerung: das ist die GRÖSSERE Öffnung oder das dickere Rohr).
-
Suchen Sie die Drucköffnung (die KLEINERE).
Betrachten Sie nun die Position der Saugöffnung (der großen) in Bezug auf die Welle:
-
Wenn die Saugöffnung (groß) auf der LINKEN Seite und die Drucköffnung (klein) auf der rechten Seite ist – haben Sie eine RECHTSLAUFENDE Pumpe (dreht sich im Uhrzeigersinn).
-
Wenn die Saugöffnung (groß) auf der RECHTEN Seite und die Drucköffnung (klein) auf der linken Seite ist – haben Sie eine LINKSLAUFENDE Pumpe (dreht sich gegen den Uhrzeigersinn).
Hinweis: Zusätzlich ist auf dem Gehäuse der meisten Pumpen (insbesondere europäischer) ein kleiner Pfeil eingeprägt, der die Drehrichtung anzeigt, aber bei alten, verschmutzten Maschinen ist er oft nicht sichtbar.
3. "Aber der Nachbar sagte, man müsse nur den Deckel drehen..."
Viele Heimwerker versuchen zu sparen und kaufen eine Pumpe "wie sie im Laden war" und versuchen, sie von rechts auf links umzubauen. Bei einigen sehr teuren, modularen Gusseisenpumpen ist dies möglich (erfordert die Demontage der Pumpe und das Umdrehen der Sektion).
Bei 95% der billigen Aluminiumpumpen (sogenannte Gruppe 2 oder 3, in der Landwirtschaft verbreitet) führt das Umdrehen des Deckels jedoch zu einer vollständigen Undichtigkeit und Zerstörung der Pumpe beim ersten Start. Die internen Schmierkanäle sind asymmetrisch gefräst. Machen Sie keine Experimente – kaufen Sie einfach die richtige Pumpe!
Zusammenfassung
Eine rechte Pumpe gegen eine linke auszutauschen, ist der teuerste und schnellste Fehler, den Sie bei der Reparatur von Hydraulikanlagen machen können. Es dauert nur einen Moment und kostet nicht selten Tausende von Euro. Wenn Sie immer noch Zweifel haben, wenn Sie Ihre alte Pumpe betrachten – machen Sie ein Foto davon (so dass die Welle und beide Öffnungen sichtbar sind) und senden Sie es an das Team von BRhydraulic. Wir finden für Sie eine neue Pumpe mit den idealen Parametern und – was am wichtigsten ist – mit der richtigen Drehrichtung!
