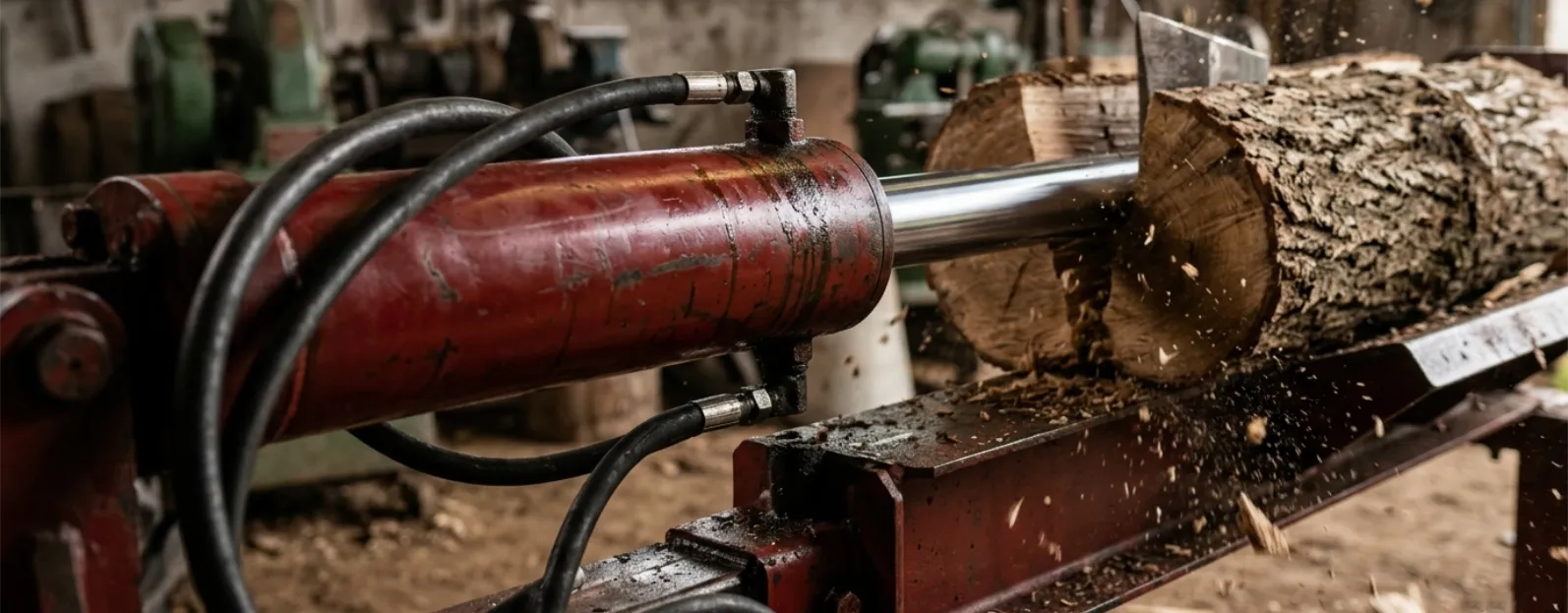

Entwerfen Sie einen Holzspalter, modernisieren Sie einen Frontlader (TUR) oder bauen Sie eine hydraulische Presse? Neben der richtigen Hubkraft müssen Sie wissen, wie schnell Ihre Maschine ihre Aufgabe erledigen wird.
Ein zu langsamer Zylinder führt zu Frustration aufgrund geringer Effizienz. Ein zu schneller Zylinder birgt Sicherheitsrisiken bei der Arbeit und das Risiko von Kavitation. Der kostenlose Rechner von BRhydraulic hilft Ihnen, die genaue Kolbengeschwindigkeit sowie die Gesamtausschub- und Rückzugszeit zu berechnen.Rechner für Geschwindigkeit und Zykluszeit von Zylindern
Berechnen Sie die Ausfahr-/Einfahrgeschwindigkeit und die Zeit für einen vollständigen Arbeitszyklus.
Warum ist der Zylinderrückzug immer schneller als der Auszug?
Wenn Sie Daten in unseren Rechner eingeben, werden Sie eine sehr wichtige Beziehung feststellen: Bei gleichen Durchflussparametern (L/min) fährt der Zylinder deutlich schneller ein als aus. Gleichzeitig (wie Sie aus unserem Kraftrechner wissen) erzeugt er beim Rückzug eine geringere Hubkraft.
Dieses Phänomen resultiert direkt aus der Tatsache, dass Standard-doppeltwirkende Zylinder sogenannte Differentialzylinder (asymmetrisch) sind. Beim Ausfahren muss die Pumpe den gesamten Zylinderraum (Kolbenfläche) mit Öl füllen. Beim Einfahren (Rückzug) ist ein Teil dieses Raumes innerhalb des Zylinders bereits durch die Stange (Kolbenstange) belegt.
Bei einem kleineren zu füllenden Volumen füllt die Hydraulikpumpe, die Öl mit der gleichen Leistung fördert, die Kammer schneller – daher die höhere Rückzugsgeschwindigkeit.
Wie berechnet man das selbst? (Technische Formeln)
Die Formel für die Kolbengeschwindigkeit ist eng mit dem Volumen der dem Zylinder zugeführten Flüssigkeit verbunden.
Formel für die Geschwindigkeit (v):
v = (Q * 16.667) / A
Wo:
-
v– Kolbengeschwindigkeit in cm/s
-
Q– Öldurchfluss der Pumpe in L/min
-
A– Arbeitsfläche des Kolbens oder Ringfläche in cm²
-
16.667– fester Umrechnungsfaktor von L/min in cm³/s
Formel für die Bewegungszeit (t):
t = L / v
Wo:
-
t– Zeit in Sekunden (s)
-
L– Gesamthub des Zylinders in Zentimetern (cm)
-
v– zuvor berechnete Geschwindigkeit in cm/s
Wie kontrolliert man die Zylindergeschwindigkeit?
Das Ergebnis des Rechners zeigt, dass der Zylinder sich zu schnell bewegt (die Maschine ruckelt) oder entschieden zu langsam? Sie haben mehrere Möglichkeiten, Ihr System zu modifizieren:
-
Um den Zylinder zu beschleunigen: Sie müssen den Öldurchfluss erhöhen. Dazu muss die Hydraulikpumpe durch ein Modell mit höherer Leistung (mehr Liter pro Minute) ersetzt oder die Drehzahl des Motors erhöht werden, der die aktuelle Pumpe antreibt.
-
Um den Zylinder zu verlangsamen: Sie können Proportionalventile verwenden, die den Öldurchfluss präzise dosieren, oder Drosselventile (oder Drosselrückschlagventile) in die Leitung einbauen.
