Czym są płyty przyłączeniowe i bloki hydrauliczne?
W tradycyjnych układach każdy rozdzielacz wymaga wkręcenia wielu węży bezpośrednio w jego korpus. System CETOP działa zupełnie inaczej. Płyta przyłączeniowa (lub wielostanowiskowy blok) to masywny element ze stali lub aluminium, wewnątrz którego wyfrezowane są wszystkie kanały zasilające (P) i zlewowe (T).
To do płyty podłączasz zasilanie z pompy oraz węże idące do siłowników (porty A i B). Na idealnie płaskiej górnej powierzchni bloku kładziesz rozdzielacze i zawory modułowe, przykręcając je jedynie czterema śrubami. Olej przepływa między sekcjami przez kanały wewnętrzne, całkowicie eliminując potrzebę stosowania zewnętrznego orurowania między sekcjami!
Dlaczego warto zainwestować w bloki hydrauliczne?
- Koniec z wyciekami: Zastąpienie kilkunastu zewnętrznych węży, złączek i trójników jednym litym blokiem stali drastycznie zmniejsza ryzyko rozszczelnienia układu pod wpływem ciśnienia i wibracji.
- Błyskawiczny serwis (Zero przestojów): Gdy rozdzielacz ulegnie awarii, po prostu odkręcasz śruby z góry i wymieniasz go na nowy. Nie odkręcasz ani jednego węża hydraulicznego! Baza i orurowanie pozostają nietknięte.
- Architektura jak z klocków Lego: Bloki umożliwiają tworzenie "kanapkowych" wież hydraulicznych. Pomiędzy blokiem a rozdzielaczem możesz włożyć zawory warstwowe (zamki hydrauliczne, dławiki, regulatory ciśnienia), tworząc zaawansowane układy sterujące na minimalnej przestrzeni.
- Standaryzacja: Płyty są wykonane w uniwersalnym standardzie (ISO 4401). Oznacza to, że pasują do nich rozdzielacze każdego czołowego producenta na świecie.
Jakie rozwiązania znajdziesz w naszej ofercie?
W asortymencie BRhydraulic przygotowaliśmy rozwiązania dopasowane do każdego projektu:

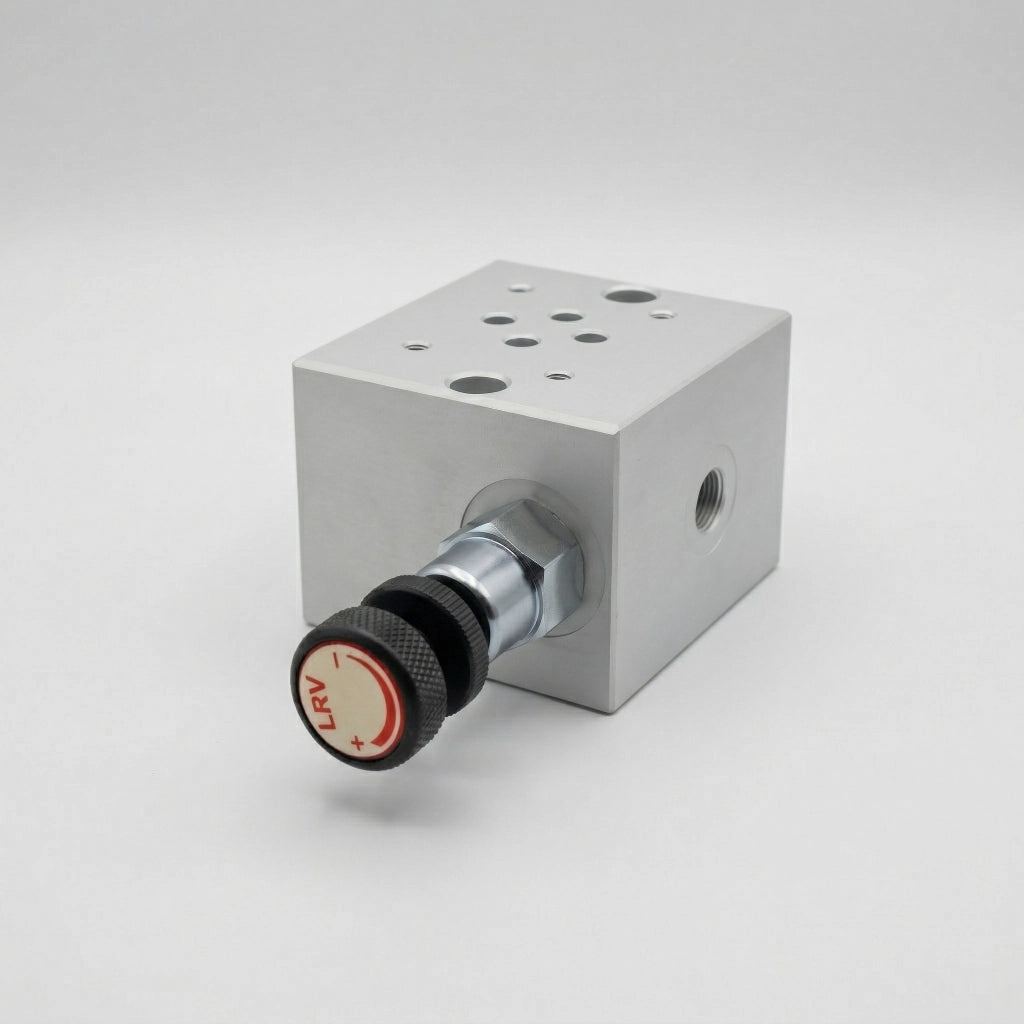

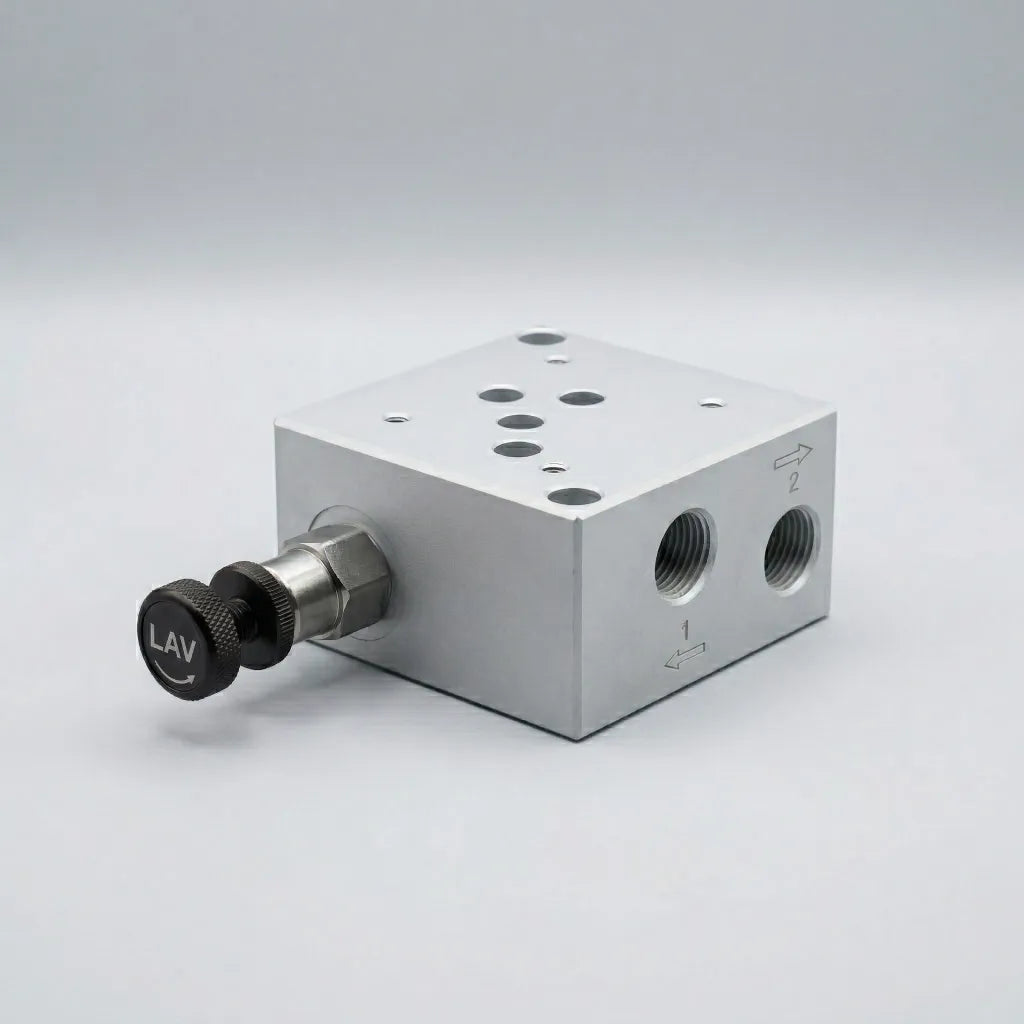

- Płyty pojedyncze (jednostanowiskowe): Idealne do sterowania pojedynczym siłownikiem lub silnikiem hydraulicznym. Dostępne w wersjach z przyłączami bocznymi lub dolnymi (tylnymi), co ułatwia montaż w ciasnych przestrzeniach.
- Bloki wielostanowiskowe: Przeznaczone do rozbudowanych maszyn. Pozwalają na montaż od 2 do nawet 8 lub więcej rozdzielaczy na jednym wspólnym bloku. Posiadają wspólny kanał zasilający (P) i powrotny (T) dla wszystkich sekcji.
- Bloki z wbudowanym zaworem przelewowym (DBV): Zintegrowany zawór bezpieczeństwa bezpośrednio w bloku chroni pompę i cały układ przed rozerwaniem w przypadku nagłego skoku ciśnienia.
Dobierz odpowiedni rozmiar
Oferujemy płyty przyłączeniowe i bloki w najpopularniejszych przemysłowych wielkościach:
- NG6 (CETOP 03): Dla przepływów do ok. 60-80 l/min. (Przyłącza najczęściej 3/8" lub 1/2").
- NG10 (CETOP 05): Dla wagi ciężkiej i przepływów rzędu 120-160 l/min. (Przyłącza najczęściej 1/2" lub 3/4").
Potrzebujesz pomocy w zaprojektowaniu bloku sterującego? Skontaktuj się z naszym działem technicznym! Zespół BRhydraulic pomoże Ci dobrać odpowiednią płytę, rozdzielacze oraz zawory warstwowe, tworząc bezpieczny i niezawodny układ dopasowany do Twojej maszyny. Wybierz jakość, która przetrwa lata ciężkiej pracy.
