Hydraulikschlauchdurchmesser – Rechner und Strömungsregeln

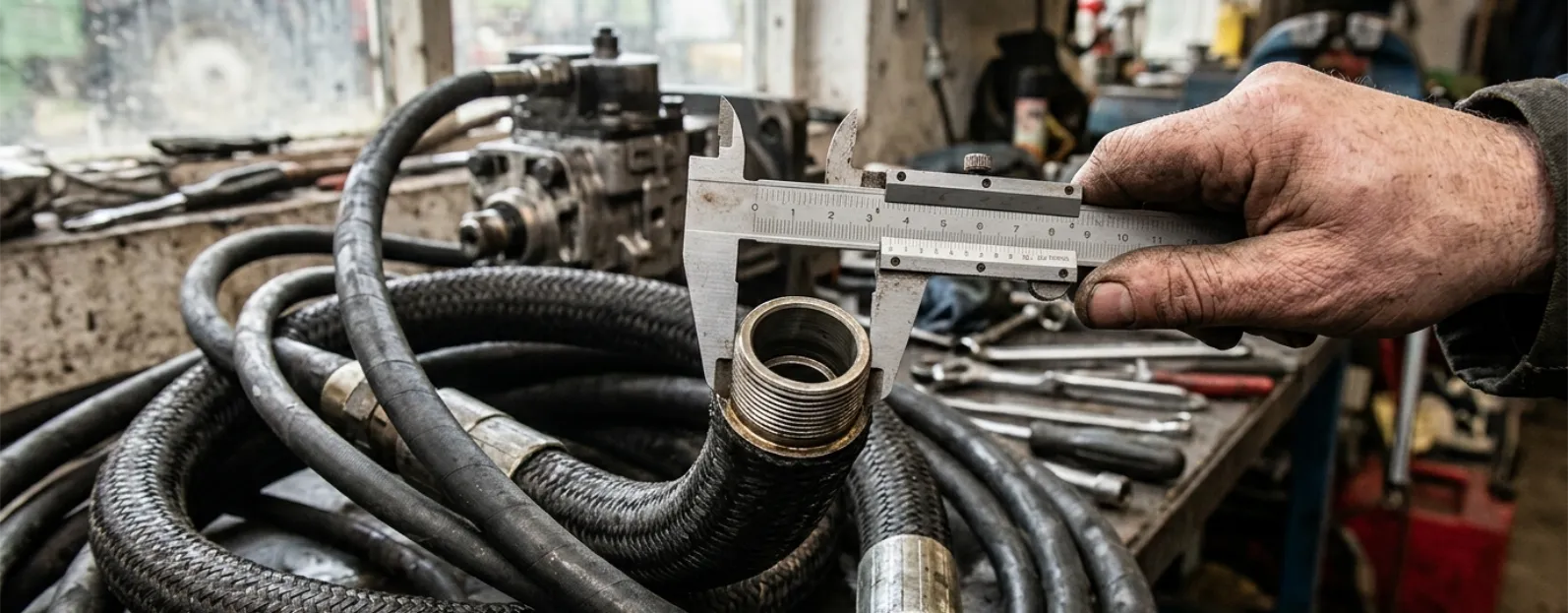

Dobór średnicy węża

Die falsche Wahl des Leitungsdurchmessers ist eine der häufigsten Fehlern beim Bau und bei der Modernisierung von Hydrauliksystemen. Ein zu enger Schlauch führt zu einem drastischen Anstieg der Strömungsgeschwindigkeit, was Turbulenzen, eine drastische Erwärmung des Öls und hohe Druckverluste zur Folge hat.

Hydraulische MagnetventileMit unserem Rechner ermitteln Sie in wenigen Sekunden den optimalen Innendurchmesser des Schlauches.

Rechner zur Auswahl des Hydraulikschlauchdurchmessers

Berechnen Sie den optimalen Innendurchmesser der Leitung basierend auf dem Durchfluss und der Art der Leitung.


Warum ist der Innendurchmesser der Leitung entscheidend?
In der Leistungshydraulik zählt nicht der Außendurchmesser des Schlauches, sondern sein Innendurchmesser (DN). Dieser bestimmt, ob das Öl frei strömt (laminare Strömung) oder Widerstände erzeugt (turbulente Strömung).
Die Verwendung eines zu kleinen Durchmessers führt zu:

  1. Überhitzung des Systems: Die Reibung des Öls an den Wänden eines zu engen Rohres wandelt Druckenergie in Wärme um.
  2. Kavitation: Besonders gefährlich in Saugleitungen – ein zu enger Schlauch kann die Hydraulikpumpe in wenigen Minuten zerstören.
  3. Leistungsverlust: Anstatt den Zylinder anzutreiben, "verschwendet" sich die Energie, um den Widerstand des Schlauches zu überwinden.

Empfohlene Durchflussgeschwindigkeiten
Damit das System effizient und störungsfrei arbeitet, sollte die Ölgeschwindigkeit in bestimmten Bereichen liegen, abhängig von der Funktion der Leitung:

  • Saugleitungen (Pumpenzufuhr): 0,5 – 1,2 m/s (wichtigster Abschnitt!)
  • Rücklaufleitungen (zum Tank): 2,0 – 4,5 m/s
  • Druckleitungen (Arbeitsleitungen): 3,0 – 7,5 m/s

Unser Rechner verwendet automatisch sichere, durchschnittliche Werte für jeden dieser Typen, um Ihnen die schnelle Auswahl zu erleichtern.
Wie berechnet man das selbst? (Formel)
Wenn Sie die Berechnungen manuell durchführen möchten, verwenden Sie die folgende Formel für den Innendurchmesser:

d = √ [ (4000 * Q) / (60 * π * v) ]

Wo:

  • d – Innendurchmesser des Schlauches (mm)
  • Q – Durchflussrate (L/min)
  • v – Flüssigkeitsgeschwindigkeit (m/s)
Hydraulische Magnetventile

Vervollständigen Sie Ihr System mit BRhydraulic
Sobald Sie den erforderlichen Durchmesser kennen, ist es Zeit, die richtigen Komponenten auszuwählen. Im BRhydraulic-Angebot finden Sie alles, was Sie für ein professionelles Hydrauliksystem benötigen:

  • Magnetventile: Sorgen Sie für präzise Steuerung der Richtung und des Durchflusses des Öls in Ihrem System.
  • Zylinder: Große Auswahl an fertigen Zylindern mit verschiedenen Hüben und Durchmessern, bereit für den Einsatz unter schwierigsten Bedingungen.
  • CETOP-Blöcke: Modulare Anschlussplatten und Blöcke, die den Bau kompakter und effizienter Hydrauliksysteme erleichtern.

Benötigen Sie Hilfe bei einem individuellen Projekt? Unsere Spezialisten helfen Ihnen bei der Auswahl von Schläuchen und der gesamten Hydrauliksteuerung!
