Husele hidraulice sunt circulația de sânge a fiecărei mașini. Din păcate, în multe proiecte "fă-o singur" și modernizări de atelier, acestea sunt alese complet "la întâmplare" sau sub dictatul celor mai ieftine racorduri. Este o greșeală uriașă.
Folosirea unei huse prea subțiri pentru o pompă cu un debit mare garantează restricționarea fluxului, fierberea rapidă a uleiului și pierderea puterii mașinii. Pe de altă parte, supra-dimensionarea huselor crește inutil costurile și îngreunează montajul în spații strâmte.
Cum găsești calea de mijloc? Inginerii BRhidraulic au pregătit un ghid complet, în care explicăm principiile vitezei fluxului și arătăm cum să calculezi simplu diametrul interior ideal (DN) pentru sistemul tău.
1. Trei zone ale sistemului – viteze diferite ale fluxului
Dimensiunea husei o alegem în funcție de locul în care va funcționa în sistem. Fluidul se comportă diferit când este împins sub o presiune uriașă și diferit când curge liber în rezervor.
În hidraulica de putere se consideră următoarele viteze optime ale fluxului de ulei (așa-numitele toleranțe de viteză v):
-
Linia de aspirație (De la rezervor la pompă): Aici husa trebuie să fie cea mai groasă! Uleiul este aspirat, nu împins. O husă prea subțire va provoca subpresiune și fenomenul distrugător de cavitatie în pompă (ruperea bucăților de metal din dinți/piston).
👉 Viteza recomandată a uleiului: 0.5 până la 1.2 m/s.
-
Linia de retur / scurgere (De la distribuitor la rezervor): Uleiul se întoarce la rezervor sub o presiune foarte scăzută. Dacă husa va fi prea subțire, va crea o rezistență artificială (contrapresiune), care va deteriora etanșările distribuitorului.
👉 Viteza recomandată a uleiului: 2.0 până la 3.0 m/s.
-
Linia de presiune / pompare (Între pompă, distribuitor și actuator): Aici uleiul este pompat sub presiune (de exemplu, 160-250 bar), așa că husa poate fi cea mai subțire.
👉 Viteza recomandată a uleiului: 4.0 până la 6.0 m/s (în sistemele continue) sau până la 8.0 m/s (în cicluri de scurtă durată).
2. Cum să calculezi diametrul husei? (Formulă matematică)

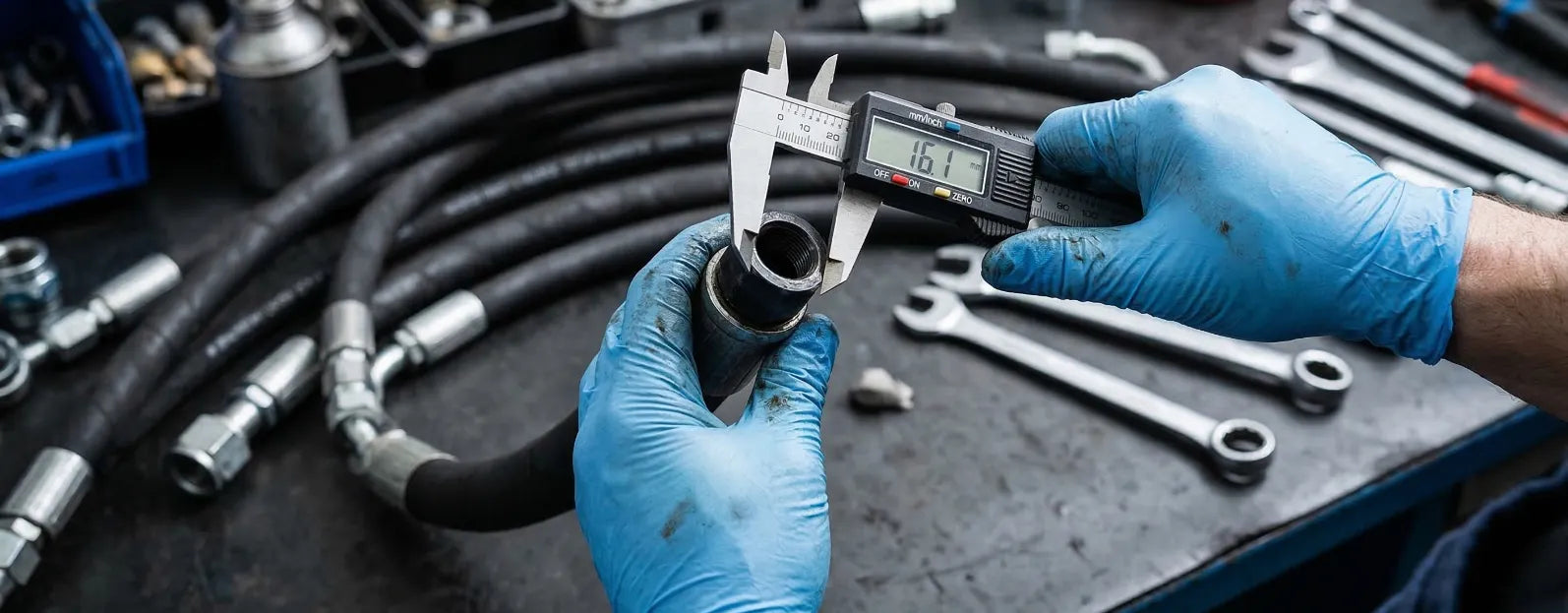

Dacă știi debitul pompei tale (în litri pe minut) și știi ce linie construiești, poți calcula diametrul interior exact al husei (în milimetri) folosind formula:
d = √ (21.22 * Q / v)
Unde:
-
d = diametrul interior al husei în milimetri (mm).
-
Q = debitul de ulei (capacitatea pompei) în litri pe minut (l/min).
-
v = viteza recomandată a fluxului în metri pe secundă (m/s).
Exemplu: Construim un sistem cu o pompă cu un debit de 60 l/min. Căutăm o husă pentru linia de presiune (presupunem o viteză optimă v = 5 m/s).
-
Calcul:
d = √ (21.22 * 60 / 5)=√ 254.64≈15.9mm. -
Concluzie: Ai nevoie de o husă cu un diametru interior de minimum 16 mm (adică o husă standard DN16 sau 5/8").
3. Metoda pentru practicieni: Nomogramă Hidraulică
Dacă nu îți place matematica, în inginerie se folosește așa-numita Nomogramă. Este un grafic simplu cu trei axe verticale:
-
Axa stângă: Debit de ulei (l/min).
-
Axa dreaptă: Viteza fluxului (m/s).
-
Axa din mijloc: Diametrul interior al husei.
Cum se folosește? Tot ce trebuie să faci este să așezi o riglă, conectând punctul de debit al pompei tale (pe axa stângă) cu viteza țintă a fluxului (pe axa dreaptă). Locul în care rigla intersectează axa din mijloc îți va arăta dimensiunea husei (DN) în milimetri și inci.
Rezumat
Nu economisi la secțiunile huselor de retur și aspirație – aceasta este cea mai rapidă cale de a fierbe uleiul și de a distruge o nouă pompă. Alege întotdeauna diametrele (DN) cu un rezervor adecvat, folosind conversii ale vitezelor fluidului.
