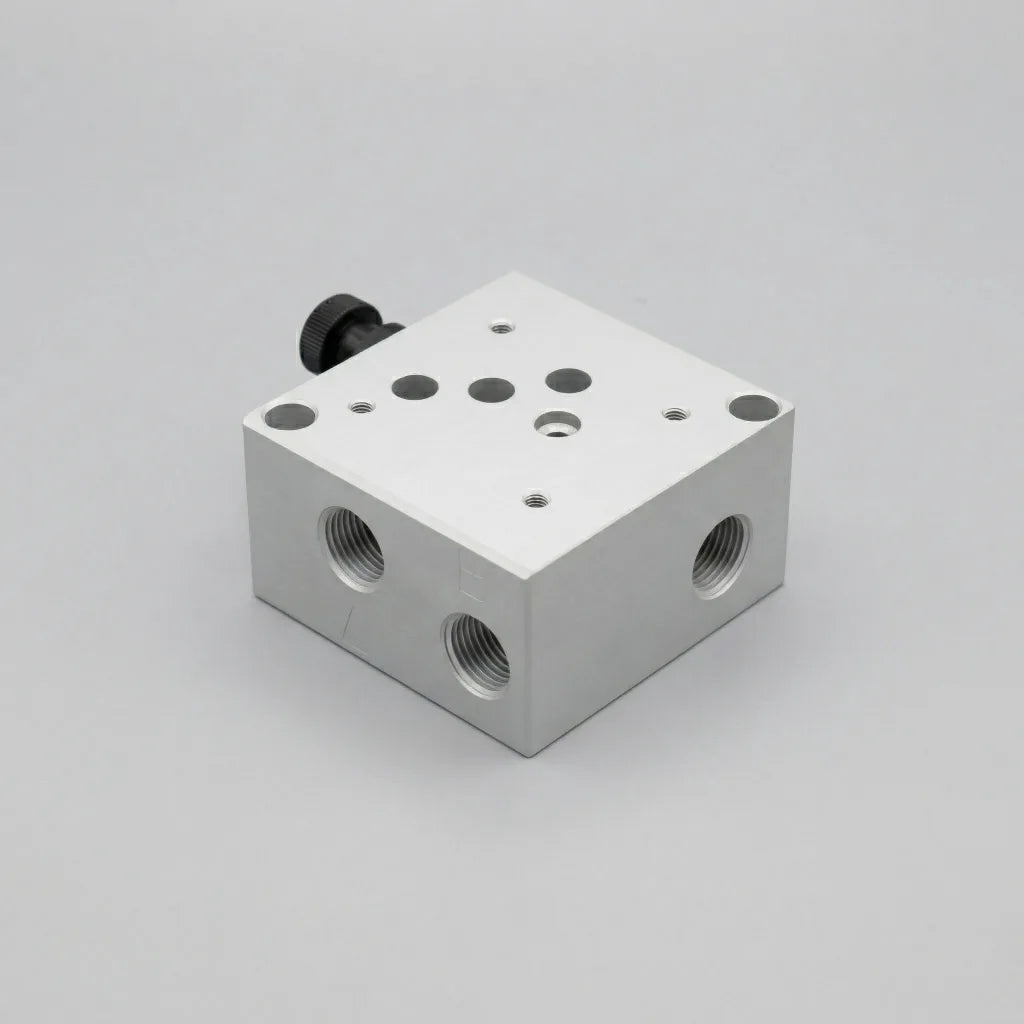

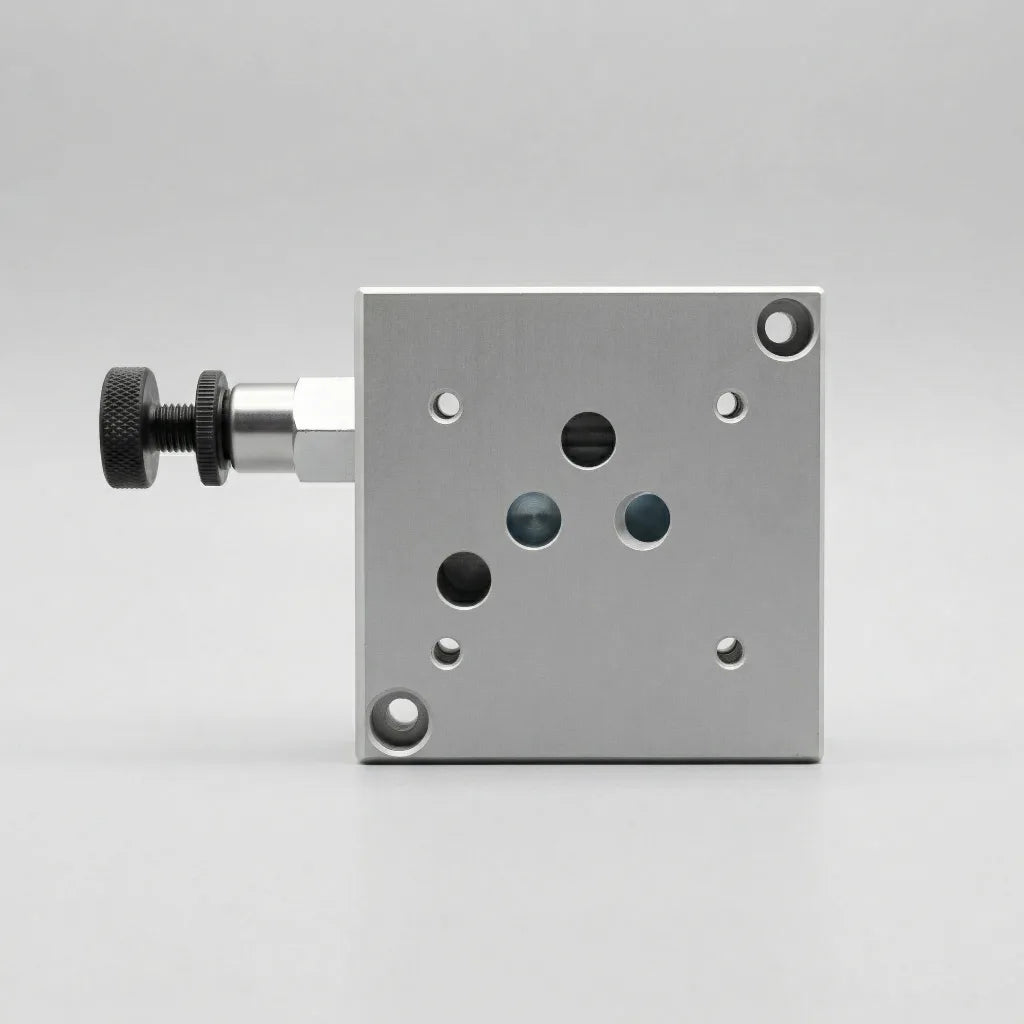

Płyta Przyłączeniowa Blok Hydrauliczny NG10 (CETOP 5) – Jednostanowiskowa

Solidna podstawa dla Twojego układu hydraulicznego. Wysokiej jakości płyta przyłączeniowa (blok) w standardzie wielkości NG10 (CETOP 5). Zaprojektowana z myślą o bezpiecznym, szczelnym i wygodnym montażu suwakowych rozdzielaczy hydraulicznych. To niezbędny element przy budowie nowoczesnych zasilaczy i modernizacji układów w maszynach przemysłowych oraz mobilnych.

Dlaczego warto zastosować ten blok w swoim układzie?

• Uniwersalny standard CETOP 5 (ISO 4401-05): Płyta jest w 100% kompatybilna z elektrozaworami i rozdzielaczami NG10 wszystkich wiodących producentów na rynku (takich jak Bosch Rexroth, Parker, Vickers, Ponar Wadowice, Atos czy zamienników).
• Bezstresowy i czysty serwis: To największa zaleta stosowania płyt CETOP. Węże hydrauliczne wkręca się na stałe bezpośrednio w gwinty bloku. Jeśli rozdzielacz ulegnie awarii, po prostu odkręcasz cztery śruby od góry i wymieniasz "kostkę". Zero siłowania się z zapieczonymi złączkami, zero rozszczelniania układu i brak konieczności zrzucania oleju z rur!
• Pancerna wytrzymałość: Blok został wyfrezowany z wysokogatunkowego materiału (aluminium), dzięki czemu bez problemu znosi uderzenia ciśnienia i ciągłą pracę pod obciążeniem do 200 bar.
• Elastyczność montażu: Precyzyjnie wykonane kanały przepływowe gwarantują minimalne opory (spadki ciśnienia), a odpowiednio rozmieszczone gwinty przyłączeniowe ułatwiają estetyczne i logiczne poprowadzenie przewodów.

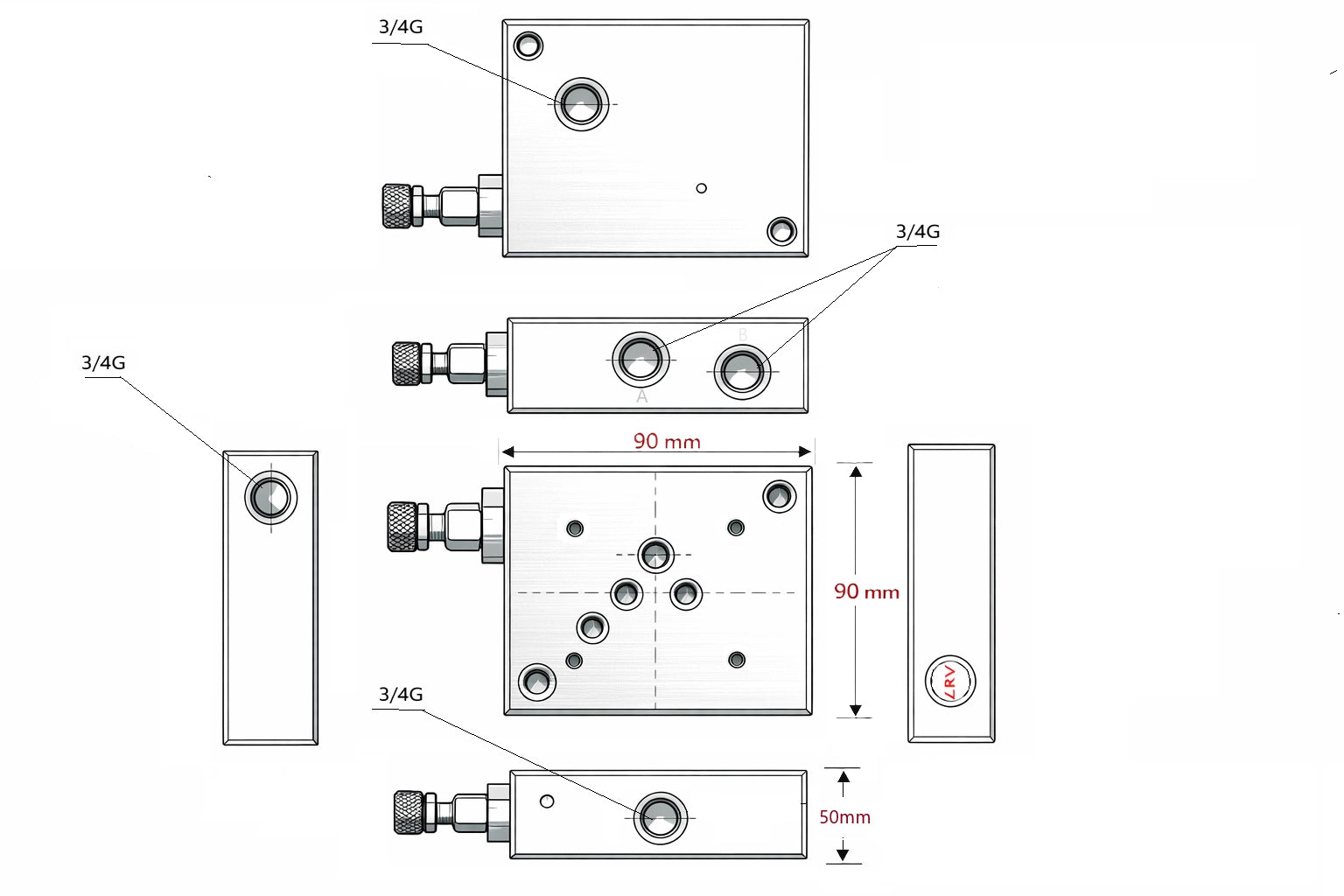

Wielkość nominalna NG10

Standard przyłącza zaworu CETOP 5 / ISO 4401-05 / DIN 24340-A10

Typ bloku Jednostanowiskowy (dla 1 rozdzielacza)

Maksymalne ciśnienie robocze 200 bar (20 MPa)

Wyjścia portów roboczych Boczne

Materiał wykonania Aluminium

Płyta jednostanowiskowa NG10 idealnie sprawdzi się przy:

• Budowie zasilaczy hydraulicznych i stacji pomp.
• Konstruowaniu układów sterowania w prasach hydraulicznych, wtryskarkach, obrabiarkach CNC.
• Modernizacji hydrauliki siłowej w ciężkich maszynach rolniczych (ciągniki, rębaki), leśnych oraz budowlanych.
• Rozbudowie instalacji o dodatkowe sekcje robocze, gdzie wymagany jest duży przepływ oleju (do 120 l/min).

Wskazówka: Do prawidłowego montażu rozdzielacza na płycie niezbędne są odpowiednie o-ringi uszczelniające (zazwyczaj w komplecie z zaworem) oraz 4 śruby imbusowe (np. M6 x 40). Upewnij się, że płaszczyzna montażowa jest czysta przed przykręceniem zaworu.
