Operator naciska przycisk, ale siłownik w maszynie ani drgnie. Zanim zaczniesz rozkręcać drogie rozdzielacze i szukać nieszczelności w układzie hydraulicznym, zacznij od podstaw. Bardzo często winowajcą przestoju nie jest mechanika, lecz "spalona" cewka elektromagnetyczna.
Jak upewnić się, że to właśnie cewka uległa awarii, a nie kabel zasilający czy sam suwak zaworu? W tym poradniku pokażemy Ci, jak w 3 minuty przeprowadzić bezbłędną diagnozę za pomocą zwykłego multimetru.
Krok 1: Przygotowanie do pomiaru
Zanim przystąpisz do testu, upewnij się, że zasilanie maszyny (lub danego obwodu) jest całkowicie odłączone. Nie mierz cewki "pod prądem"!
-
Zdejmij wtyczkę elektryczną (np. popularną kostkę DIN 43650) z cewki.
-
Na cewce zobaczysz wystające piny (najczęściej trzy: dwa zasilające i jeden uziemiający, oznaczony symbolem PE).
Krok 2: Pomiar rezystancji (oporu)
Do diagnozy użyjemy funkcji pomiaru oporu w multimetrze (omomierza).
-
Ustaw multimetr na pomiar rezystancji (symbol Ohm). Jeśli miernik nie ma automatycznej zmiany zakresów, ustaw go na zakres do np. 200 Ohmów lub 2 kOhm.
-

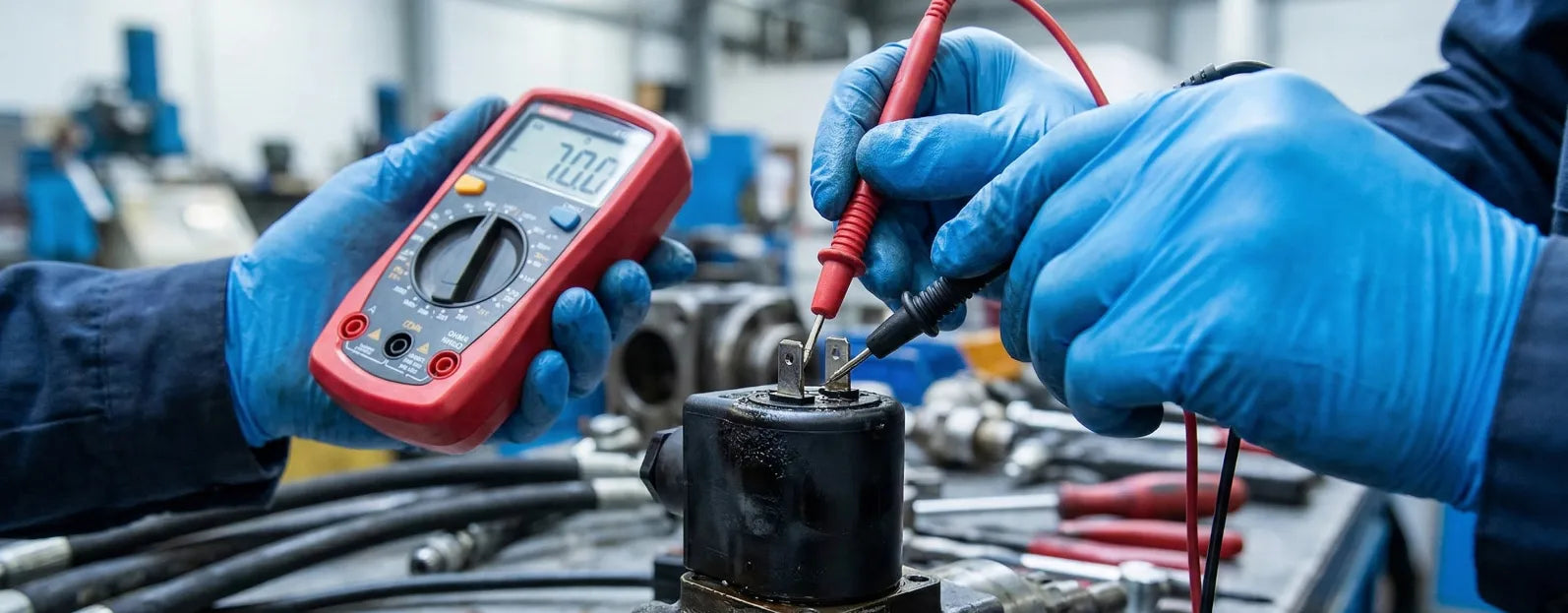

Przyłóż dwie sondy multimetru (czerwoną i czarną) do dwóch głównych pinów zasilających cewki (ignoruj pin uziemienia). Kolejność sond nie ma znaczenia.
Krok 3: Interpretacja wyników
Teraz spójrz na ekran miernika. Powie Ci on wszystko o stanie technicznym podzespołu:
-
Wartość od kilkunastu do kilkudziesięciu Ohmów (np. 30 Ohm): Cewka jest sprawna elektrycznie! Drut wewnątrz nie jest przerwany. Przyczyną awarii zaworu jest prawdopodobnie zablokowany suwak (brud w oleju) lub brak napięcia we wtyczce zasilającej.
-
Wynik "1" po lewej stronie ekranu lub "OL" (Open Loop / Nieskończoność): Diagnoza jest prosta – drut miedziany wewnątrz cewki uległ przepaleniu (przerwaniu). Cewka jest martwa i nie wytworzy pola magnetycznego. Konieczna wymiana na nową.
-
Wynik bliski zeru (np. 0.5 Ohma): Nastąpiło tzw. zwarcie międzyzwojowe. Izolacja drutu wewnątrz się stopiła. Cewka do wyrzucenia (uwaga: podłączenie zasilania do takiej cewki zazwyczaj natychmiast wysadza bezpiecznik w maszynie).
⚠️ Złota zasada eksperta (Dlaczego cewki się palą?)
Zdiagnozowałeś spaloną cewkę i kupiłeś nową. Zanim ją zamontujesz, zapamiętaj najważniejszą zasadę hydraulika:
Nigdy nie podłączaj zasilania do cewki, która jest zdjęta z trzpienia zaworu!
Cewka bez włożonego w nią stalowego rdzenia traci swoją induktancję. Jeśli podasz jej napięcie (zwłaszcza 230V AC) trzymając ją w ręku "na sucho", przepłynie przez nią ogromny prąd rozruchowy. Cewka nagrzeje się do czerwoności i spali w zaledwie kilka sekund. Zawsze najpierw nasuń cewkę na zawór, przykręć nakrętkę, a dopiero potem podłącz wtyczkę.
Podsumowanie
Diagnoza cewki multimetrem to najszybszy sposób na zaoszczędzenie czasu i pieniędzy. Jeśli Twój test wykazał przerwanie obwodu, nie musisz wymieniać całego rozdzielacza.
Wystarczy dokupić samą cewkę. Sprawdź naszą ofertę zamienników do standardów NG6, NG10 i innych: Cewki elektromagnetyczne w BRhydraulic. Pamiętaj o dobraniu odpowiedniego napięcia (12V, 24V lub 230V)!
