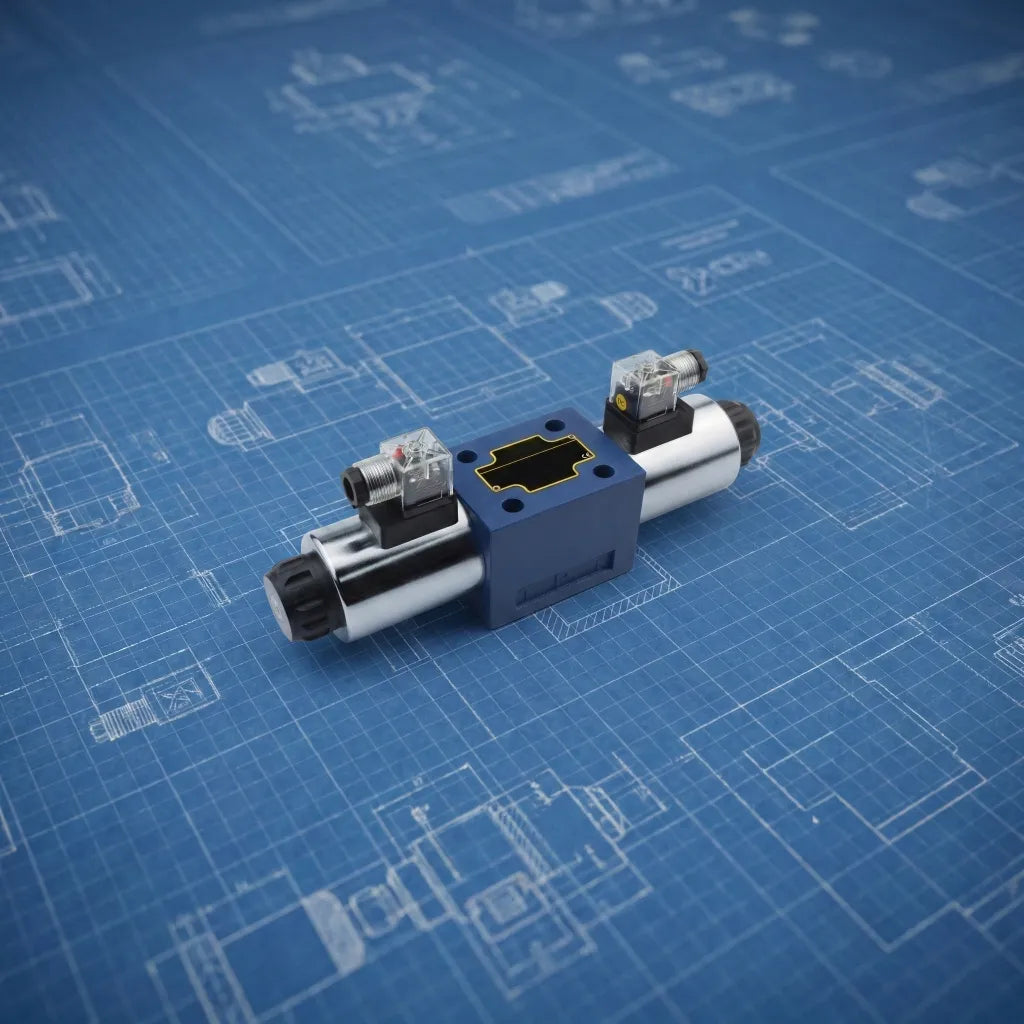

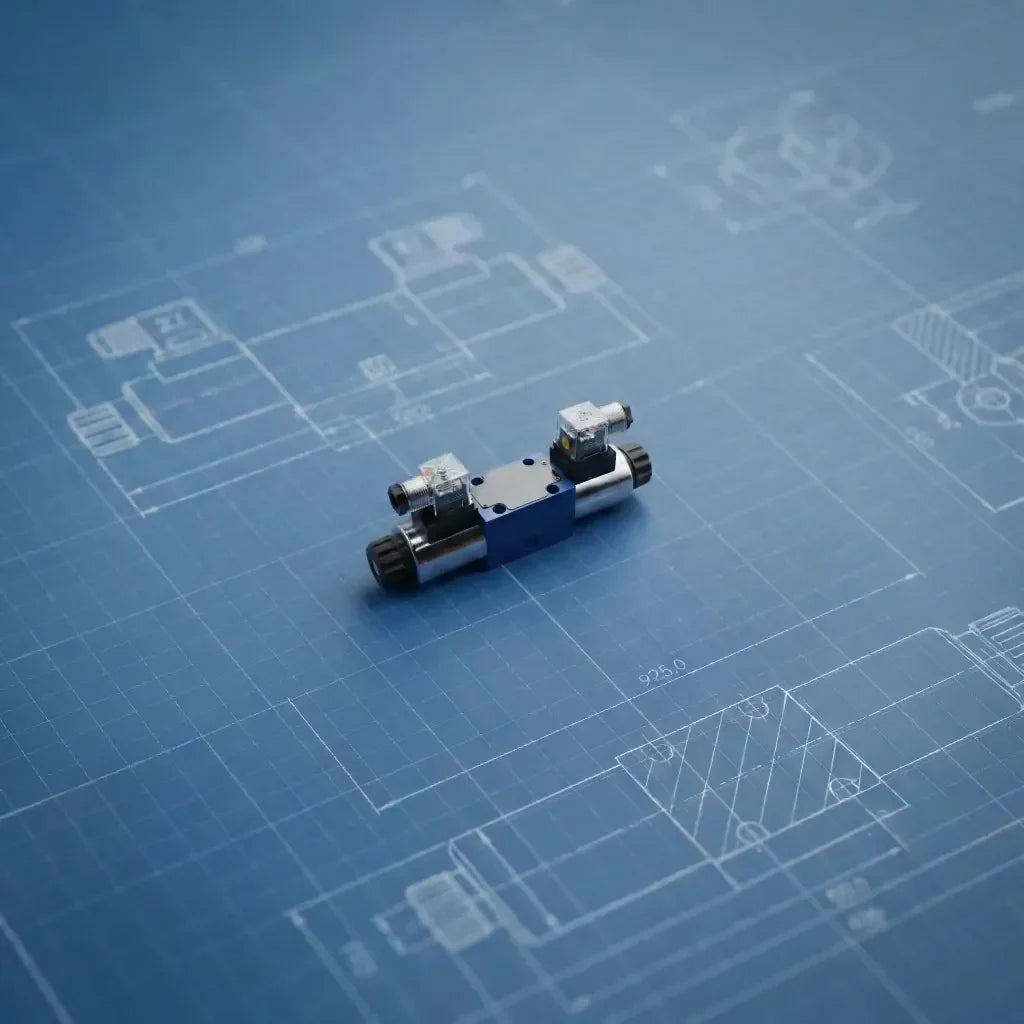

Przeszliśmy przez całą ścieżkę ewolucji mocy. Zaczęliśmy od precyzyjnego NG6 (do 80 l/min), przez wydajny NG10 (do 160 l/min), aż po potężny NG16 (do 300 l/min). Ale co w sytuacji, gdy Twoja maszyna to tytan przemysłu, a pompy tłoczą 400, 500 lub nawet 600 litrów oleju na minutę?
Przy takich parametrach kończą się kompromisy. Siły działające w układzie są tak monstrualne, że wymagają zastosowania rozwiązań ostatecznych.
Eksperci BRhydraulic wzięli na warsztat absolutnych królów wagi superciężkiej – rozdzielacze płytowe w rozmiarze CETOP 08 (NG25). Sprawdź, dlaczego te zawory stanowią techniczną granicę seryjnie produkowanych rozdzielaczy i na czym polega ich "czysta moc".
1. CETOP 08 (NG25) – Kaliber, który budzi respekt
Oznaczenie NG25 mówi nam, że główne kanały przepływowe wewnątrz bloku i rozdzielacza mają aż 25 mm średnicy. To już nie jest hydrauliczna autostrada – to potężna arteria, stworzona do przesyłania energii w skali makro, bez generowania niszczycielskich spadków ciśnienia i temperatury.
Rozdzielacze w tym standardzie to kolosalne, ważące często kilkadziesiąt kilogramów jednostki. Stosuje się je tam, gdzie wymagana jest bezwzględna siła i najwyższa wydajność:
-
Gigantyczne prasy hydrauliczne: O naciskach tysięcy ton (np. do kucia metali).
-
Potężne nożyce i praso-nożyce do złomu: Przecinające całe konstrukcje stalowe.
-
Maszyny górnicze i wiertnicze: Pracujące w ekstremalnie ciężkich warunkach.
-
Systemy sterowania w elektrowniach i wielkich statkach.
2. Sterowanie pilotem – Bezalternatywne rozwiązanie

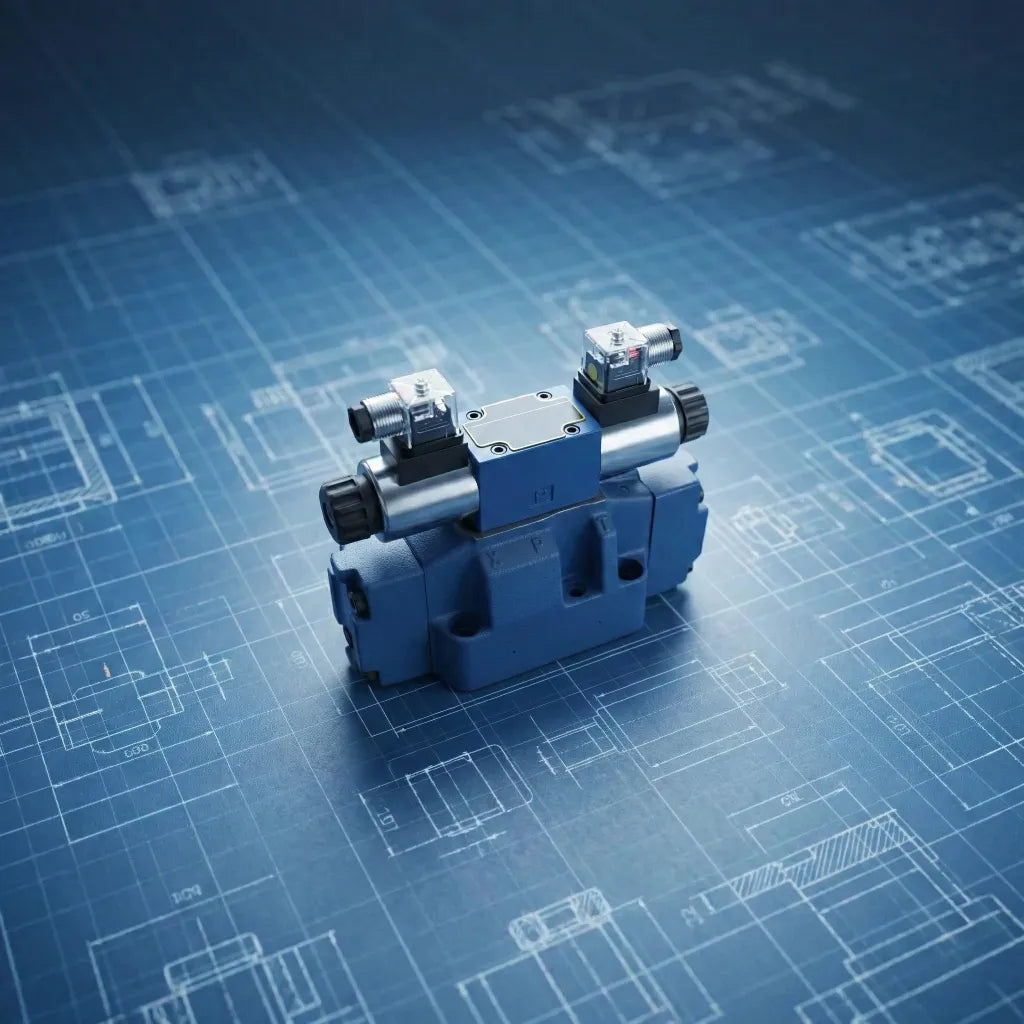

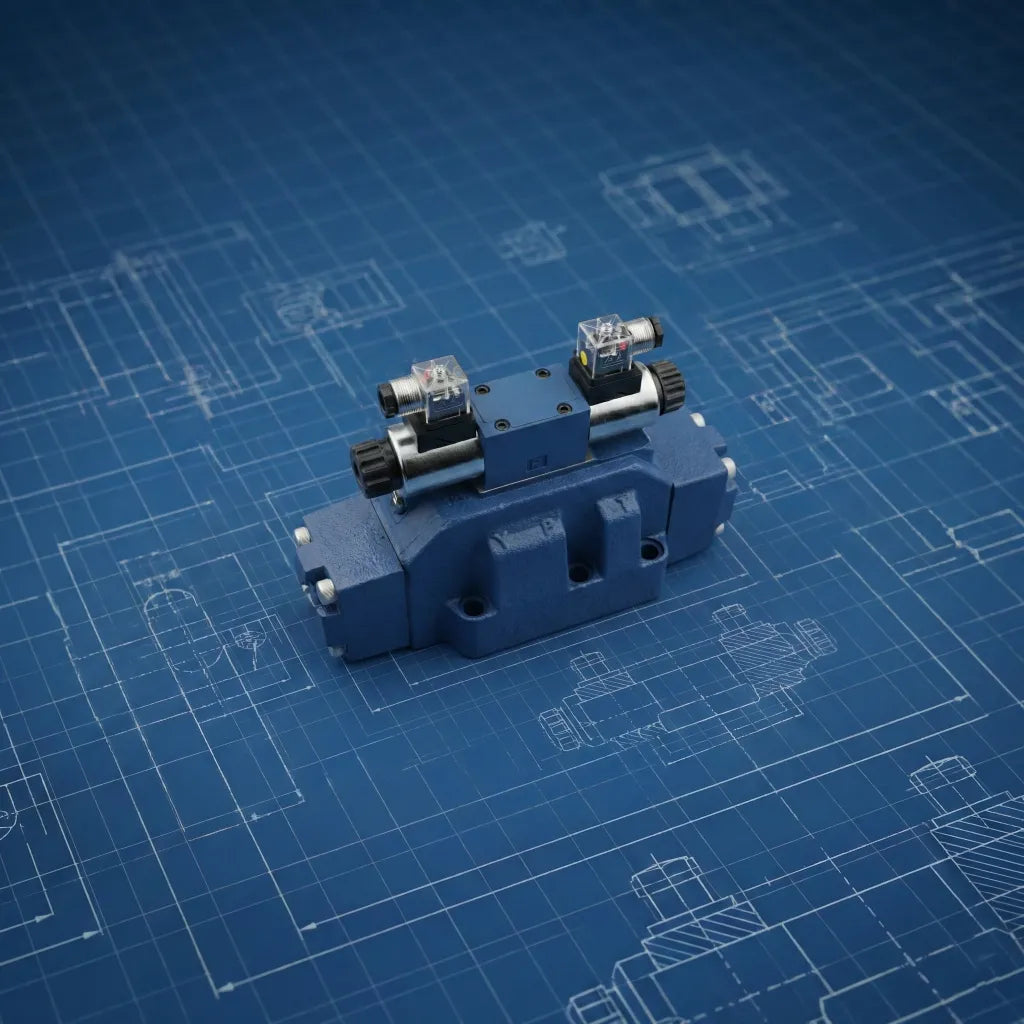

Jeśli spojrzysz na rozdzielacz CETOP 08, zauważysz to samo, co w NG16: podwójną budowę ("zawór na zaworze"). W tym standardzie sterowanie bezpośrednie (sama cewka) absolutnie nie wchodzi w grę.
Suwaki w zaworach NG25 są tak masywne, a opory oleju przy przepływach 400+ l/min tak gigantyczne, że żaden elektromagnes nie miałby siły ich przesunąć. Dlatego w standardzie stosuje się sterowanie elektrohydrauliczne (pilotowe), które tutaj osiąga swoje ekstremum.
Gdy podajesz prąd na mały zawór pilotujący (NG6 lub NG10) na górze, ciśnienie oleju z potężną siłą przesuwa główny, gruby suwak zaworu NG25 na dole. To "czysta hydraulika sterująca czystą hydrauliką", zapewniająca niezawodność, której nie dałyby żadne cewki elektryczne.
3. Obsługa serwisowa w skali makro – Bezcenna zaleta
Mimo kolosalnych gabarytów i podwójnej budowy, rozdzielacze CETOP 08 (NG25) zachowują największą zaletę całego standardu ISO 4401: pełną wymienność bez ruszania orurowania.
W układach o przepływach 400-600 l/min rury stalowe lub węże mają średnicę często 1,5 lub nawet 2 cale. Są sztywne, ciężkie i trudne do manipulacji. Próba odkręcenia ich, by wymienić zawór w starym systemie monoblokowym, wymagałaby dźwigu, ogromnych kluczy, siły i pewnie skończyłaby się wylaniem setek litrów oleju.
Mając system płytowy CETOP 08, całe potężne orurowanie jest na stałe wkręcone (lub wspawane) w masywny blok przyłączeniowy. Jeśli rozdzielacz ulegnie awarii, wykręcasz sześć potężnych śrub, zdejmujesz tytana i zakładasz nowego – niezależnie od marki poprzedniego zaworu. Maszyna warta miliony złotych błyskawicznie wraca do pracy.
Podsumowanie
Standard CETOP 08 to technologiczny szczyt elektrohydrauliki suwakowej. Jeśli Twoja maszyna wymaga gigantycznych przepływów i ekstremalnej mocy, a Ty nie chcesz ryzykować ugotowania oleju i dławienia układu, NG25 to jedyne właściwe rozwiązanie.
Szukasz profesjonalnych komponentów do wagi superciężkiej? W BRhydraulic skompletujesz całe systemy sterujące dla standardu CETOP 08 (NG25), włącznie z masywnymi płytami przyłączeniowymi. Skontaktuj się z naszymi ekspertami, a pomożemy Ci dobrać układ, który poskromi każdą moc!
